Controler pentru pompa de recirculare Ferroli CPC 1, controleaza 1 pompa

Avantajele controlerului Ferroli CPC 1

• Controleaza automat o pompa de circulatie.
• Potrivit pentru instalatii de incalzire.
• Temperatura de pornire reglabila intre 0 si 99°C.
• Temperatura de oprire reglabila independent intre 0 si 99°C.
• Afisaj LED pentru vizualizarea temperaturii curente.
• Functie antiblocare pentru protejarea pompei in perioadele de inactivitate.
• Functie automata antiinghet.
• Mod Standby pentru oprirea functiilor controlerului.
• Indicator LED pentru starea de functionare a pompei.
• Senzor de temperatura inclus in sistemul de control.
• Precizie de masurare de aproximativ 0,1°C.
• Alimentare la 230V / 50Hz.
• Consum propriu redus, sub 5 W.
• Curent maxim al sarcinii de 6 A pentru sarcina rezistiva.

Control automat al pompei de circulatie

Rolul principal al controlerului Ferroli CPC 1 este de a porni pompa atunci cand temperatura agentului termic ajunge la valoarea configurata si de a o opri atunci cand temperatura scade pana la pragul de oprire stabilit.

Prin evitarea functionarii pompei atunci cand circulatia agentului termic nu este necesara, controlerul poate contribui la reducerea consumului de energie, diminuarea uzurii pompei si reducerea costurilor de exploatare. In functie de modul de utilizare al instalatiei, economia de energie indicata poate ajunge pana la 60%.

Temperaturi de pornire si oprire configurabile independent

CPC 1 permite configurarea separata a celor doua praguri principale de functionare:

• P1 - temperatura de pornire: reglabila intre 0 si 99°C.
• P2 - temperatura de oprire: reglabila intre 0 si 99°C.

Aceasta configuratie inlocuieste functionarea bazata pe un histerezis clasic fix si ofera utilizatorului posibilitatea de a stabili direct temperatura la care pompa porneste si temperatura la care aceasta se opreste.

Exemplu de functionare

Daca temperatura de pornire P1 este setata la 34°C, iar temperatura de oprire P2 la 31°C, pompa porneste atunci cand senzorul detecteaza 34°C. Aceasta continua sa functioneze pana cand temperatura scade la 31°C, moment in care controlerul opreste alimentarea pompei.

In acest mod, functionarea pompei poate fi adaptata la cerintele specifice ale instalatiei de incalzire.

Afisaj LED si control simplu

Controlerul Ferroli CPC 1 este prevazut cu un afisaj LED. In timpul functionarii normale, acesta indica temperatura curenta masurata de senzor, iar in modul de configurare afiseaza parametrul selectat si valoarea acestuia.

Panoul de comanda dispune de buton MENU si taste SUS/JOS pentru accesarea parametrilor si modificarea valorilor.

Parametrii P1, P2 si P3

• P1: temperatura la care este pornita pompa, reglabila intre 0 si 99°C.
• P2: temperatura la care este oprita pompa, reglabila intre 0 si 99°C.
• P3: perioada de inactivitate dupa care este activata functia antiblocare, reglabila intre 1 si 99 zile.

Dupa modificarea unui parametru, valoarea poate fi confirmata prin intermediul butonului MENU. Daca nu este apasata nicio tasta timp de aproximativ 4 secunde, controlerul memoreaza setarea si paraseste automat meniul.

Functie antiblocare a pompei

Functia Antiblocare este utila in perioadele in care pompa ramane oprita pentru o perioada indelungata. Parametrul P3 permite stabilirea unui interval intre 1 si 99 de zile.

Daca pompa nu a functionat in intervalul configurat, controlerul o porneste automat pentru 1 minut. Aceasta actionare periodica contribuie la prevenirea blocarii pompei cauzate de perioadele lungi de inactivitate.

Functie automata antiinghet

Ferroli CPC 1 este prevazut cu functie ANTIINGHET. Atunci cand temperatura masurata scade sub 5°C, controlerul porneste automat pompa.

Pompa ramane activa pana cand temperatura creste peste 7°C, functia avand rolul de a contribui la protectia instalatiei impotriva inghetului.

Mod Standby

Prin mentinerea apasata timp de aproximativ 3 secunde a butonului Standby, controlerul intra in modul Sleep/Standby. In acest mod, functiile controlerului sunt oprite.

Indicator pentru functionarea pompei

Indicatorul LED permite verificarea rapida a starii pompei:

• LED rosu aprins: pompa este in functiune.
• LED stins: pompa este oprita.

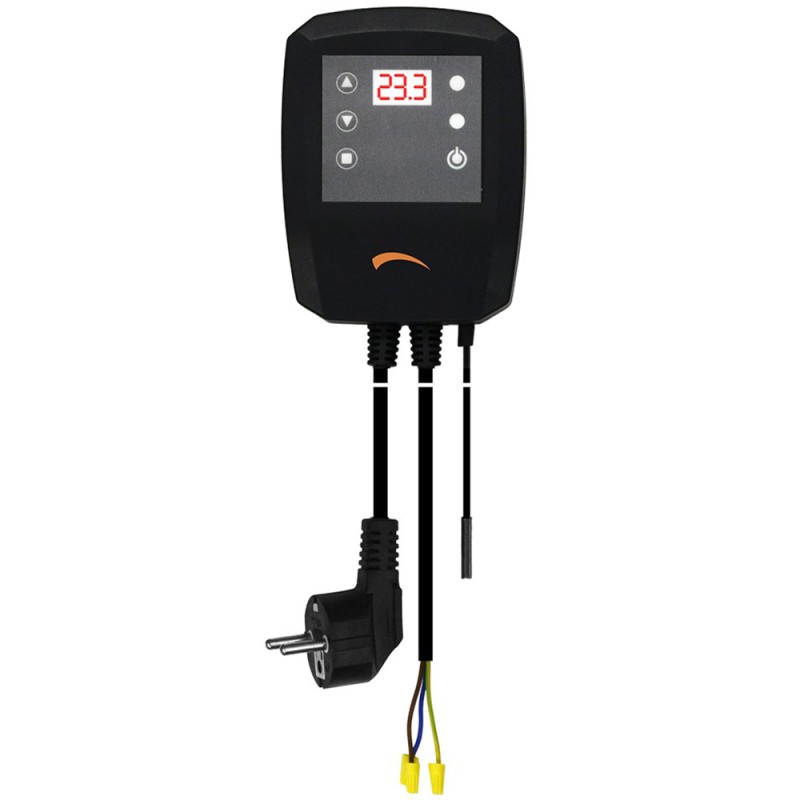

Elementele controlerului Ferroli CPC 1

• Buton MENU pentru accesarea si modificarea parametrilor P1, P2 si P3.
• Buton SUS pentru cresterea valorilor parametrilor.
• Buton JOS pentru reducerea valorilor parametrilor.
• Afisaj LED pentru temperatura masurata si valorile parametrilor.
• Indicator LED pentru starea pompei.
• Buton Standby/Sleep.
• Cablu de alimentare la reteaua electrica.
• Cablu de alimentare pentru pompa P1.
• Senzor de temperatura pentru comanda pompei.

Senzor de temperatura

Senzorul rezistiv masoara temperatura agentului termic si transmite valoarea catre controler. Pe baza temperaturii detectate si a parametrilor P1 si P2 configurati, CPC 1 stabileste automat momentul de pornire si oprire a pompei.

Cablul senzorului are o lungime de aproximativ 1 metru, iar precizia de masurare specificata pentru controler este de aproximativ 0,1°C.

Caracteristici tehnice

• Brand: Ferroli.
• Model: CPC 1.
• Tip produs: controler pentru pompa de circulatie / recirculare.
• Numar pompe controlate: 1.
• Aplicatie: instalatii de incalzire.
• P1 - interval temperatura pornire pompa: 0-99°C.
• P2 - interval temperatura oprire pompa: 0-99°C.
• P3 - interval functie antiblocare: 1-99 zile.
• Durata pornire functie antiblocare: 1 minut.
• Temperatura activare functie antiinghet: sub 5°C.
• Temperatura dezactivare functie antiinghet: peste 7°C.
• Tensiune de alimentare: 230V / 50Hz +/- 10%.
• Iesire: 230V / 50Hz.
• Consum de energie: sub 5 W.
• Curent maxim sarcina: 6 A, sarcina rezistiva.
• Temperatura ambianta de functionare: -10°C ... +40°C.
• Tip senzor: rezistiv.
• Precizie de masurare: aproximativ 0,1°C.
• Lungime cablu senzor: aproximativ 1 m.
• Lungime cablu alimentare: aproximativ 1 m.
• Lungime cablu pompa: aproximativ 1 m.
• Grad de protectie: IP20.
• Afisaj: LED.

Aplicatii recomandate

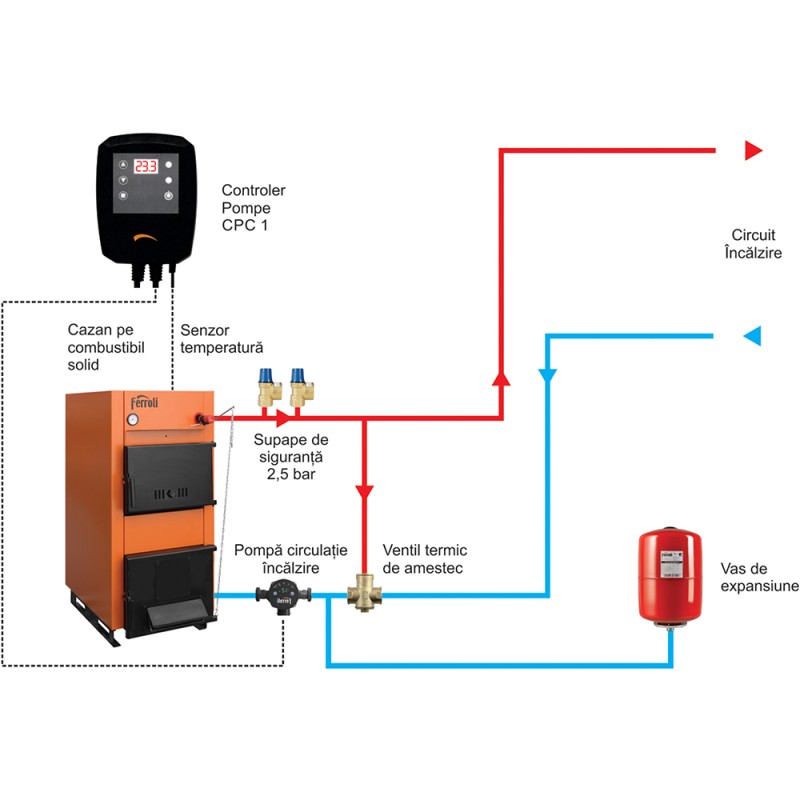

Controlerul Ferroli CPC 1 este destinat automatizarii unei pompe de circulatie din instalatia de incalzire, atunci cand pornirea si oprirea acesteia trebuie realizate in functie de temperatura agentului termic.

Configuratia exacta a instalatiei, pozitionarea senzorului si conectarea pompei trebuie realizate conform instructiunilor de instalare si cerintelor sistemului termic.

De ce sa alegi controlerul Ferroli CPC 1?

Ferroli CPC 1 ofera control automat pentru o singura pompa de circulatie, cu posibilitatea de a configura independent temperatura de pornire si temperatura de oprire intre 0 si 99°C. Astfel, functionarea pompei poate fi adaptata mai precis la cerintele instalatiei.

Functiile antiblocare si antiinghet, afisajul LED, senzorul de temperatura si posibilitatea de configurare a parametrilor P1, P2 si P3 transforma CPC 1 intr-o solutie practica pentru automatizarea si protejarea pompei de circulatie din instalatiile de incalzire.
