Controler pentru pompa de recirculare Ferroli CPC 2, controleaza 2 pompe

Avantajele controlerului Ferroli CPC 2

• Controleaza independent doua pompe de circulatie.
• Potrivit pentru instalatii de incalzire cu cazan, puffer si radiatoare.
• Poate controla o pompa intre cazan si puffer si o pompa intre puffer si radiatoare.
• Doua afisaje LED pentru monitorizarea temperaturilor.
• Doi senzori de temperatura pentru comanda celor doua pompe.
• Temperatura de pornire reglabila intre 0 si 99°C.
• Temperatura de oprire reglabila intre 0 si 99°C.
• Pragurile de pornire si oprire pot fi configurate separat.
• Functie antiblocare pentru perioadele lungi de inactivitate.
• Functie automata antiinghet.
• Mod Standby/Sleep.
• Indicator LED pentru starea de functionare.
• Precizie de masurare de aproximativ 0,1°C.
• Alimentare la 230V / 50Hz.
• Consum propriu redus, sub 5 W.

Control automat pentru doua pompe

Ferroli CPC 2 permite gestionarea a doua circuite de pompare in functie de temperaturile masurate. In cadrul unei instalatii cu puffer, controlerul poate fi utilizat pentru:

• Pompa P1: circulatia agentului termic intre cazan si puffer.
• Pompa P2: circulatia agentului termic intre puffer si circuitul de radiatoare.

Fiecare pompa dispune de senzorul si circuitul sau de comanda, permitand controlul in functie de temperatura agentului termic din zona monitorizata.

Pornirea si oprirea pompelor in functie de temperatura

Rolul controlerului este de a porni o pompa atunci cand temperatura ajunge la valoarea de pornire configurata si de a o opri atunci cand temperatura scade pana la pragul de oprire stabilit.

Prin evitarea functionarii inutile a pompelor, controlerul poate contribui la reducerea consumului de energie, limitarea uzurii si cresterea duratei de exploatare. In functie de modul de utilizare al instalatiei, economia de energie indicata poate ajunge pana la 60%.

Temperaturi de pornire si oprire configurabile

Pentru functionarea pompelor pot fi configurate urmatoarele praguri:

• P1 - temperatura de pornire: 0-99°C.
• P2 - temperatura de oprire: 0-99°C.

In locul unui histerezis clasic fix, controlerul permite stabilirea libera a temperaturii de oprire. Aceasta functie ofera flexibilitate in adaptarea functionarii pompelor la cerintele instalatiei termice.

Exemplu de functionare

Daca temperatura de pornire este configurata la 34°C, iar temperatura de oprire la 31°C, pompa porneste atunci cand senzorul masoara 34°C.

Pompa continua sa functioneze pana cand temperatura scade la 31°C, moment in care controlerul opreste pompa. Procedura de configurare poate fi aplicata pentru fiecare dintre cele doua pompe controlate de CPC 2.

Doua afisaje LED pentru monitorizare

Ferroli CPC 2 este echipat cu doua afisaje LED. In modul normal de functionare, acestea indica temperaturile curente masurate de cei doi senzori, iar in meniul de configurare afiseaza parametrul selectat si valoarea acestuia.

• Afisajul LED superior este asociat pompei P1 si este marcat cu text rosu.
• Afisajul LED inferior este asociat pompei P2 si este marcat cu text albastru.

Aceasta configuratie permite urmarirea rapida a temperaturilor aferente celor doua circuite ale instalatiei.

Configurarea parametrilor de functionare

Panoul de comanda dispune de buton MENU si taste SUS/JOS, prin intermediul carora sunt accesati si modificati parametrii de functionare.

• P1: stabileste temperatura de pornire a pompei.
• P2: stabileste temperatura de oprire a pompei.
• P3: stabileste perioada de inactivitate dupa care este activata functia antiblocare.

Configurarea se realizeaza pentru pompa P1, iar procedura se repeta pentru pompa P2. Dupa modificarea unei valori, aceasta poate fi confirmata prin butonul MENU. Daca nu este apasata nicio tasta timp de aproximativ 4 secunde, controlerul memoreaza setarea si paraseste automat meniul.

Functie antiblocare a pompelor

Functia Antiblocare contribuie la prevenirea blocarii pompelor in perioadele lungi in care instalatia nu solicita functionarea acestora.

Prin parametrul P3 poate fi stabilita o perioada de inactivitate cuprinsa intre 1 si 99 de zile. Daca pompa nu a functionat in intervalul configurat, controlerul o porneste automat timp de 1 minut.

Actionarea periodica este utila in special in afara sezonului de incalzire sau in instalatiile in care una dintre pompe poate ramane oprita pentru perioade indelungate.

Functie automata antiinghet

Controlerul este prevazut cu functie ANTIINGHET. Daca temperatura masurata scade sub 5°C, controlerul porneste automat pompa pentru a contribui la prevenirea inghetarii instalatiei.

Pompa ramane activa pana cand temperatura creste peste 7°C.

Mod Standby

Prin mentinerea apasata timp de aproximativ 3 secunde a butonului Standby, controlerul intra in modul Sleep. In acest mod, functiile controlerului sunt oprite.

Indicator LED pentru functionarea pompelor

Indicatorul LED permite verificarea rapida a starii de functionare:

• LED rosu aprins: pompa este in functiune.
• LED stins: pompa este oprita.

Doi senzori de temperatura

CPC 2 utilizeaza doi senzori rezistivi de temperatura, cate unul pentru fiecare pompa. Senzorii masoara temperatura agentului termic si transmit valorile catre controler, care porneste sau opreste pompele conform parametrilor configurati.

• Senzor P1: masoara temperatura utilizata pentru comanda pompei P1.
• Senzor P2: masoara temperatura utilizata pentru comanda pompei P2.
• Lungime cablu pentru fiecare senzor: aproximativ 1 m.

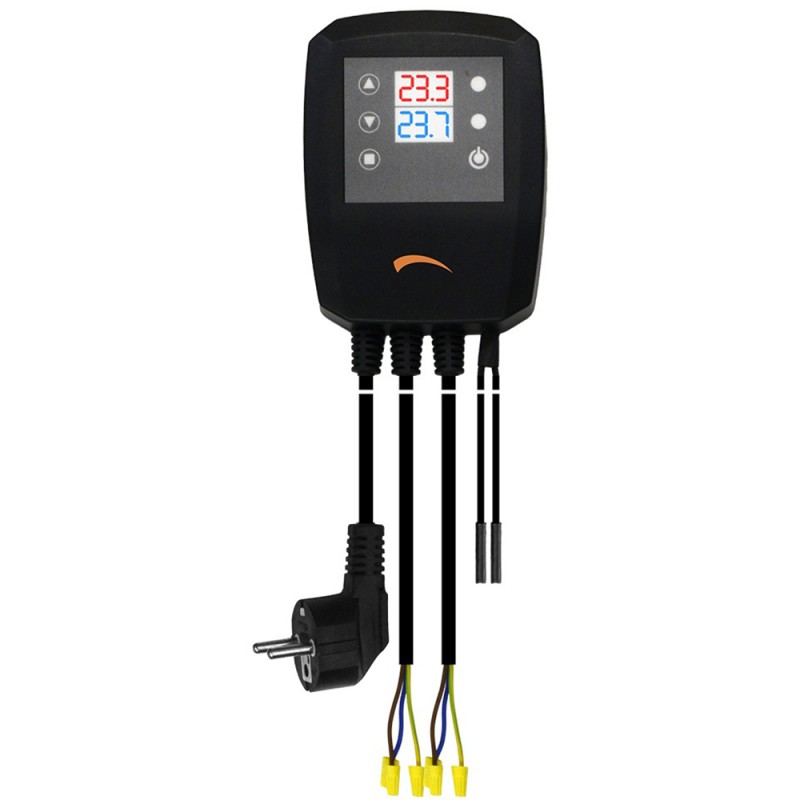

Panoul de comanda si elementele CPC 2

• Buton MENU pentru accesarea si modificarea parametrilor.
• Buton SUS pentru cresterea valorilor configurate.
• Buton JOS pentru reducerea valorilor configurate.
• Afisaj LED superior pentru temperatura asociata pompei P1.
• Afisaj LED inferior pentru temperatura asociata pompei P2.
• Indicator LED pentru starea de functionare.
• Buton Standby/Sleep.
• Cablu de alimentare la reteaua electrica de 230V.
• Cablu de alimentare pentru pompa P1.
• Cablu de alimentare pentru pompa P2.
• Senzor de temperatura pentru pompa P1.
• Senzor de temperatura pentru pompa P2.

Caracteristici tehnice

• Brand: Ferroli.
• Model: CPC 2.
• Tip produs: controler pentru pompe de circulatie / recirculare.
• Numar pompe controlate: 2.
• Numar senzori de temperatura: 2.
• Numar afisaje LED: 2.
• Aplicatie: instalatii de incalzire.
• Interval reglare temperatura de pornire: 0-99°C.
• Interval reglare temperatura de oprire: 0-99°C.
• Interval functie antiblocare: 1-99 zile.
• Durata pornire functie antiblocare: 1 minut.
• Temperatura activare functie antiinghet: sub 5°C.
• Temperatura dezactivare functie antiinghet: peste 7°C.
• Tensiune de alimentare: 230V / 50Hz +/- 10%.
• Iesire: 230V / 50Hz.
• Consum de energie: sub 5 W.
• Curent maxim sarcina: 6 A, sarcina rezistiva.
• Temperatura ambianta: -10°C ... +40°C.
• Tip senzori: rezistivi.
• Precizie de masurare: aproximativ 0,1°C.
• Lungime cablu senzor P1: aproximativ 1 m.
• Lungime cablu senzor P2: aproximativ 1 m.
• Lungime cablu alimentare: aproximativ 1 m.
• Lungime cablu pompa: aproximativ 1 m.
• Grad de protectie: IP20.

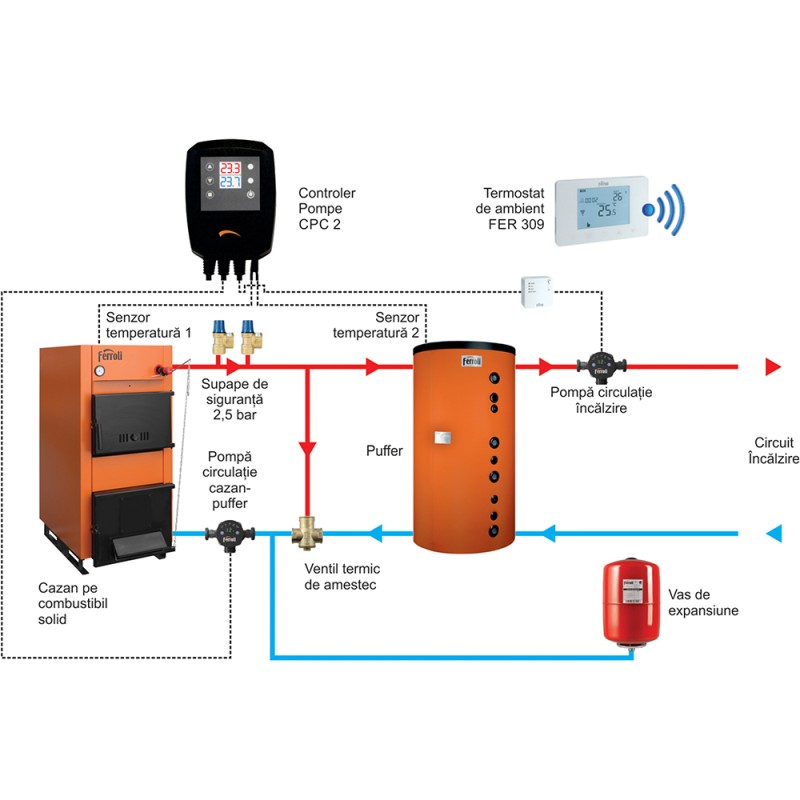

Aplicatie cu cazan, puffer si radiatoare

Una dintre principalele aplicatii ale controlerului Ferroli CPC 2 este gestionarea circulatiei agentului termic intr-o instalatie prevazuta cu cazan, rezervor puffer si circuit de radiatoare.

In aceasta configuratie, prima pompa poate asigura circulatia intre cazan si puffer, iar cea de-a doua intre puffer si radiatoare. Controlul in functie de temperatura permite pornirea pompelor atunci cand conditiile termice configurate sunt indeplinite.

Beneficiile controlului automat al pompelor

• Evita functionarea inutila a pompelor.
• Poate contribui la reducerea consumului de energie.
• Reduce timpul inutil de functionare al pompelor.
• Contribuie la limitarea uzurii acestora.
• Permite adaptarea temperaturilor de pornire si oprire la instalatie.
• Automatizeaza circulatia agentului termic intre diferitele zone ale sistemului.
• Functia antiblocare protejeaza pompele in perioadele de inactivitate.
• Functia antiinghet ofera protectie suplimentara la temperaturi scazute.

De ce sa alegi controlerul Ferroli CPC 2?

Ferroli CPC 2 este o solutie practica pentru instalatiile in care trebuie comandate doua pompe de circulatie in functie de temperatura agentului termic. Configuratia cu doi senzori si doua afisaje LED permite monitorizarea celor doua circuite, fiind potrivita inclusiv pentru instalatii cu cazan, puffer si radiatoare.

Posibilitatea de a configura temperaturile de pornire si oprire intre 0 si 99°C, impreuna cu functiile antiblocare, antiinghet si Standby, permite automatizarea functionarii pompelor si contribuie la exploatarea eficienta si protejarea instalatiei de incalzire.
